Vanne de porte à couteau à volontéest un dispositif manuel de contrôle du débit conçu pour isoler ou couper les milieux dans les pipelines, particulièrement efficaces pour manipuler des boues, des fluides visqueux ou des substances abrasives. Ses composants clés comprennent une porte à bords tranchants (ressemblant à un couteau) qui glisse verticalement via une tige à volonté, garantissant un joint serré contre le corps de la valve. Construit à partir de matériaux durables comme l'acier inoxydable ou la fonte, il dispose d'éléments d'étanchéité robustes (par exemple, en caoutchouc ou en PTFE) pour résister aux différentiels à haute pression et aux conditions difficiles. Compact et peu maintenance, cette valve est largement utilisée dans les industries minières, traitement des eaux usées, traitement chimique et en pâte / papier, offrant une fermeture fiable, un fonctionnement facile et une adaptabilité aux environnements difficiles.
La direction de mouvement de la soupape de grille de couteau à volonté de main est perpendiculaire à la direction du fluide et le milieu est coupé par la porte. Afin d'obtenir des performances de scellement élevées, le siège d'étanchéité du joint torique peut être sélectionné pour obtenir un scellage bidirectionnel. La soupape de la grille de couteau a un petit espace d'installation, pas facile à accumuler des débris, etc. La soupape de la grille de couteau doit généralement être installée verticalement dans le pipeline. Il s'agit d'une vanne scellée idéale, particulièrement adaptée à l'ajustement et à la coupe du tuyau dans l'industrie du papier.
|

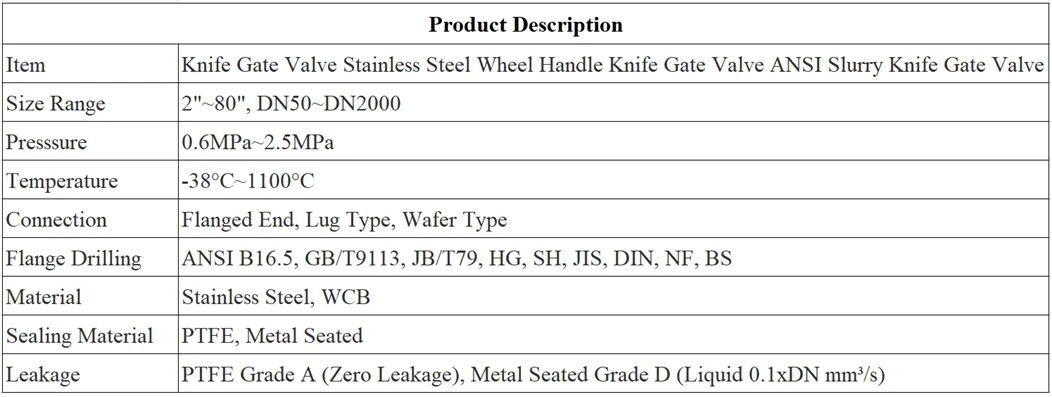

Description du produit |
|
|
Article |
Vanne de porte de couteau Valve de roue en acier inoxydable vanne de porte de couteau |
|
Plage de taille |
2 "~ 80", DN50 ~ DN2000 |
|
Pressure |
0. 6MPA ~ 2,5MPA |
|
Température |
-38 Degré ~ 1100 degré |
|
Connexion |
Extrémité à bride, type de patte, type de plaquette |
|
Forage des bride |
ANSI B16.5, GB / T9113, JB / T79, HG, SH, JIS, DIN, NF, BS |
|
Matériel |
Acier inoxydable, WCB |
|
Matériau d'étanchéité |
Ptfe, métal assis |
|
Fuite |
PTFE Grade A (zéro fuite), métal assis GRADE D (liquide 0. 1xdn mm³ / s) |
Numéro de modèle: soupape de la porte du couteau
Application: Général
Température des milieux: température moyenne, t<180°C
Alimentation: manuel, soupape de porte de poignée de roue
Médias: eau, air, gaz, pétrole, liquide
Taille du port: 2 '' ~ 80 '', DN50 ~ DN2000
Structure: porte, soupape de porte
Pression: 0. 6MPA ~ 2,5MPA
Matériau d'étanchéité: ptfe, métal assis
Connexion finale: bride
Certificat: CE, ROHS, ISO9001, TUV
Connexion: extrémité à bride, type de patte, type de plaquette
Matériau: acier inoxydable, WCB
|
Pression et température |
|
|
Évaluation de la pression de connexion |
PN16 |
|
Pression de travail |
10 bars |
|
Pression d'essai |
Shell: 1,5 fois la pression nominale, |
|
Siège: 1,1 fois la pression nominale. |
|
|
Température de travail |
-10 degré à 80 degrés (NBR) |
|
|
-10 degré à 120 degrés (EPDM) |
|
Fluide approprié |
Suspension, boue, eaux usées, etc. |
